IT配電系統絕緣監測儀表



　　一.概述

　　隨著國民經濟的快速發展和人們生活水平的逐年提高，人們對電的需求量陡然增長。與此同時，由于停電、漏電，以及線路絕緣故障引發觸電、電氣火災事故也隨之劇增，對人們的生命財產安全構成了嚴重威脅。為了加強系統供電的安全性和可靠性，各國紛紛出臺標準，明確規定在一些重要的場所要采用采局部IT系統(亦稱隔離電源系統)供電，并配備絕緣監測裝置來監測IT系統的絕緣狀況。

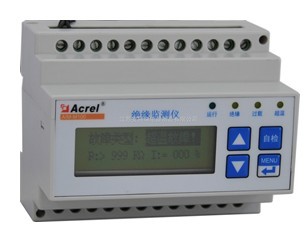

　　目前國外的絕緣監測裝置的價格一直以來高居不下，國內的產品很少，而且技術水平有限。安科瑞電氣股份有限公司推出的AIM-M100絕緣監測裝置以極高的性價比，為重要的場所提供了安全可靠的供電解決方案。產品可廣泛應用于醫療、電信、冶金、煤礦、船舶、建筑機械、石油化工及交通工程等領域。

　　二.產品功能

　　1) 具有對被監測IT系統對地絕緣電阻、隔離變壓器負荷電流、變壓器繞組溫度實時監測及故障報警功能;

　　2) 能實時監測與被測系統連線斷線故障、電流互感器斷線和短路故障、溫度傳感器斷線故障以及功能接地線斷線故障，并在故障發生時給出報警指示;

　　3) 繼電器報警輸出、LED報警指示等多種故障指示功能;

　　4) 采用先進的現場總線通訊技術，與外接報警和顯示儀、上位機管理軟件通訊，可以實時監控IT系統的運行狀況;

　　5) 具有事件存儲功能，能夠記錄報警發生的時間和故障類型，方便操作人員分析系統運行狀況，及時消除故障;

　　三.適用環境

　　工作溫度：-10—+50℃

　　存儲溫度：-20—+70℃

　　相對濕度：5%-95%，不結露

　　海拔高度：2500m

　　污染等級：III級，安裝類別：III級

　　四.符合標準

　　1) GB16895.24-2005/IEC60364-7-710:2002建筑物電氣IMDs 第7-710部分：特殊裝置或場所的要求—醫療場所;

　　2) JGJ 16-2008 民用建筑電氣設計規范;

　　3) IEC 61557-8-2007交流1000V和直流1500V以下低壓配電系統電氣安全 防護檢測的試驗、測量或監控設備 第8部分：IT系統用絕緣監測裝置。

　　五.技術參數

　　1) 輔助電源：

　　電壓： AC220V(可波動范圍±10%)

　　頻率：50/60Hz

　　最大功耗：<5VA

　　2) 絕緣監測：

　　絕緣電阻測量范圍：10kΩ-999kΩ

　　相對百分比誤差：0—10%

　　報警值設置范圍：50kΩ—999kΩ

　　響應時間：<2S

　　測量電壓：<12V

　　測量電流：<1mA

　　3) 負載電流監測

　　測量范圍：0-50A

　　報警值范圍：5A-50A

　　測量精度：1級

　　4) 溫度監測

　　熱敏電阻：PT100

　　測量范圍：-50—+200℃

　　報警值范圍：0—+200℃

　　5) 報警輸出：

　　輸出方式：2路繼電器輸出(可編程)

　　觸點容量：AC 250/3A DC30V/3A

　　6) 通訊：RS485接口，Modbus-RTU協議(兩路)

　　7) 其它：

　　尺寸：107×85×74(mm)，6模;

　　額定沖擊電壓：4KV

　　EMC試驗：符合IEC 61326-2-4標準

　　顯示：122×32點陣LCD顯示
