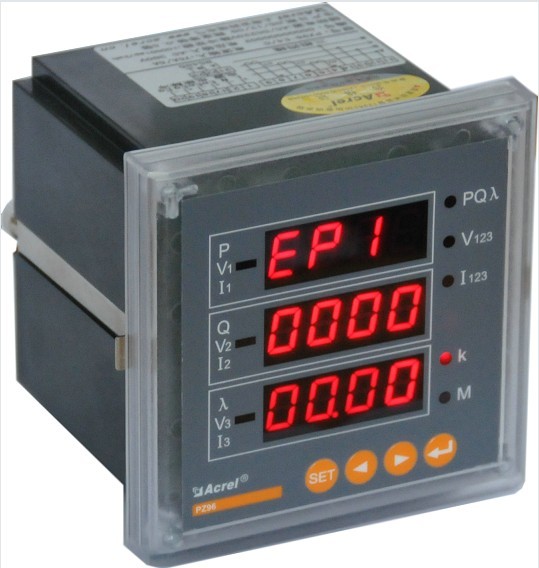

安科瑞PZ72-E3(4)/C多功能表

     1 概述

　　該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議;也可將電量信號轉換成標準的直流模擬信號輸出;或帶開關量輸入/輸出，繼電器報警輸出等功能。

　　2　型號說明

　　



　　3　技術指標

　　



　　



　　4　 產品規格

　　4.1 48型產品規格

　　●功能一覽表

　　



　　●外形及尺寸

　　



　　4.2 72型產品規格

　　●功能一覽表

　　



　　注：

　　1、J（繼電器越限報警輸出）與第二路開關量輸出復用;

　　2、PZ72（L）-E3（4）最多可帶2路M（模擬量）;

　　3、PZ72（L）-E在選配KC（2DI/2DO）功能時無脈沖信號輸出端口;

　　4、PZ72（L）-E3（4）具備一路有功電能脈沖信號輸出端口。

　　●外形及尺寸

　　



　　4.3 80型產品規格

　　●功能一覽表

　　



　　注：

　　1、J（繼電器越限報警輸出）與第二路開關量輸出復用;

　　2、PZ80（L）-E在選配KC（2DI/2DO）功能時無脈沖信號輸出端口;

　　3、PZ80（L）-E3（4）在選配KC（4DI）功能時具備1路有功電能脈沖信號輸出端口，在選配KC（2DI/2DO、5DI/2DO）功能時無脈沖信號輸出端口;

　　4、PZ80（L）-AI3/AV3最多可帶3路模擬量輸出。

　　●外形及尺寸

　　4.4 96型產品規格

　　●功能一覽表

　　



　　注：

　　1、J（繼電器越限報警輸出）與第二路開關量輸出復用;

　　2、PZ96（L）-E3（4）在選配KC（4DI）功能時具備1路有功電能脈沖信號輸出端口，在選配KC（2DI/2DO、4DI/2DO）功能時無脈沖信號輸出端口;

　　3、PZ96（L）-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ96（L）-P3（4）、E3（4）最多可帶2路模擬量輸出。

　　●外形及尺寸

　　4.5 42型產品規格

　　●功能一覽表

　　



　　注：

　　1、J（繼電器越限報警輸出）與第二路開關量輸出復用;

　　2、PZ42（L）-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ42（L）-P3（4）、E3（4）最多可帶4路模擬量輸出;

　　3、PZ42L-E4/H最多可帶2路RS485通訊接口，一路Modbus-RTU協議，另一路可設置。

　　●外形及尺寸

　　5　接線端子

　　●電流表

　　



　　●電壓表（頻率表同單相電壓表）

　　



　　●功率表

　　



　　● 電能表

　　



　　注1：適用于單相電能表及開關量為8DI/2DO的場合;

　　注2：適用于選配8DI/2DO的場合。

　　●PZ42L-E4/H

　　



　　6　應用方案

　
