有功功率/無功功率/電流組合變送器

　有功功率/無功功率/電流組合變送器是一種將有功功率、無功功率及電流隔離變送成線性的直流模擬信號的裝置。

　　有功功率/無功功率/電流組合變送器知名品牌有廣州漢光JA866-3P/Q/I系列、安科瑞電氣股份有限公司BD-3P/Q/I、BD-4P/Q/I組合變送器。

      下面以安科瑞電氣股份有限公司BD-3P/Q/I為例，介紹有功功率/無功功率/電流組合變送器的功能及應用。

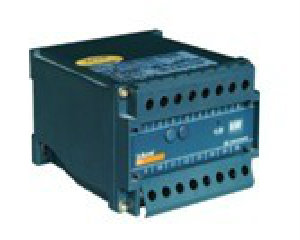

　　安科瑞電氣股份有限公司功率/電流組合變送器BD-3P/Q/I

　　BD-3P/Q/I有功功率/無功功率/電流組合變送器可測量有功功率、無功功率、電流，并將其變換為線性輸出的直流信號。產品符合GB/T13850-1998、IEC-688標準。

　　適用環境

　　工作溫度：-10℃~55℃

　　儲存溫度：-25℃~70℃

　　相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　輸入信號

　　測量范圍：AC 1A、5A，AC 100V、220V、380V

　　過載：

　　電流：持續1.2倍，瞬時電流10倍/1秒;

　　電壓：持續1.2倍，瞬時電壓2倍/1秒;

　　頻率：45Hz~65Hz

　　輸出信號

　　輸出：DC 4~20mA

　　負載：≤600Ω

　　工作電源

　　AC 85V~265V 或DC 100V~350V

　　溫度漂移系數

　　精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

　　響應時間 <400ms

　　絕緣電阻 ≥100MΩ

　　精度等級 0.5級，0.2級

　　工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz

　　安裝方式

　　BD-3P/Q/I有功功率/無功功率/電流組合變送器采用標準35mm導軌安裝，或者用螺釘固定

　　選型

　　安科瑞電氣股份有限公司有功功率/無功功率/電流組合變送器BD-3P/Q/I

　　三相三線有功功率/無功功率/電流組合變送器，測量有功功率、無功功率、電流并將其隔離變送輸出DC 4~20mA，標準35mm導軌安裝。

　　范例

　　型 號：BD-3P/Q/I

　　輸 入：電流5A 電壓100V

　　輸 出：三路DC 4-20mA

　　電力網絡：三相三線

　　輔助電源：AC220V/50Hz

　　型 號：BD-4P/Q/I

　　輸 入：電流5A 電壓380V

　　輸 出：三路DC 4-20mA

　　電力網絡：三相四線

　　輔助電源：AC220V/50Hz
