CP72xx|面板型 PC IP 65

　　CP72xx | “經濟型”面板型 PC
帶有安裝臂和 3.5 英寸主板的工業 PC
“經濟型” 面板型 PC CP72xx 系列專為安裝在安裝臂上而設計。防護等級達 IP 65 的控制面板安裝在面板型 PC 的前部，因此可為各種應用場合配置合適尺寸的顯示器和鍵盤。若結合嵌入式 Windows XP 或 Windows XP 專業版下運行的 TwinCAT 自動化軟件，CP72xx 工業 PC 可為機械制造和設備安裝工程應用提供一個功能強大的平臺。
該款面板型 PC 可以配備 12、15 或 19 英寸 LC 顯示器用作監視器，無按鍵或帶各種類型的鍵盤。可選擇觸摸屏或觸摸板。另外，還可以提供大量按鈕擴展選件。
整個系統由控制面板與疊加式 PC 之間的冷卻柵來散熱。封閉機箱內的風扇可確保散熱均勻。該款面板型 PC 可在最高達 45 °C 的環境溫度中工作。

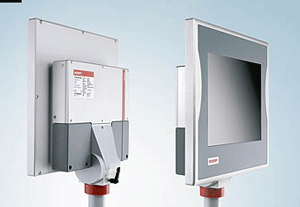

機箱適合安裝在安裝臂上。安裝臂可以從上方懸掛，也可以從下方支撐。該款面板型 PC 配置有一個集成的可旋轉掛臂接口，管臂直徑 48 mm。用戶可選擇性地將可旋轉及傾斜的安裝臂適配器集成到面板型 PC 中。各種連接電纜可以敷設在整個安裝臂內。
CP72xx 面板型 PC 的緊湊型鋁質外殼配備了由 Beckhoff 自主研發的 3.5 英寸主板，適用于 Intel® CoreTM Duo 或 CoreTM 2 Duo 處理器，該款工業 PC 最多 有 6 個符合防護等級 IP 65 的線纜接口，它們定位在面積較大的接線區，可方便插拔。電纜接線區可輕松打開，無需從安裝臂上取下設備，且有可快速連接到用于電源的 IP 65 接口，也可以選擇以太網及現場總線接口、USB 或 RS232。還可提供各種長度的預制電纜用于所有接口。
由于 CP72xx 已經配備了兩個獨立的以太網接口，因而它十分適合作為一個緊湊型中央處理單元，用于 EtherCAT 控制系統。一個 100M Bit 以太網端口為 EtherCAT 控制任務提供最佳性能，同時，另一個 Gigabit 端口則可用于連接更高級別的網絡。
C72xx 系列面板型 PC 由一個 24 V 電源模塊供電，也可以選擇用集成的不間斷電源（UPS）供電。電池組可以從外部進行連接，安裝在靠近控制柜的 DIN 導軌上。
C72xx 的 1 或 2 張 CF 卡或最多兩個 SATA 硬盤以及系統時鐘的鋰電池均可通過蓋子下方的后部拆裝。可以使用集成的 SATA RAID 1 控制器對兩個硬盤進行鏡像。
CP72xx 擁有一個迷你 PCI 插槽。Beckhoff 迷你 PCI 以太網卡或現場總線卡可以在出廠前安裝。也可以選擇帶最高可達 512 kB 的 NOVRAM（用于在失電保護時保存數據）的迷你 PCI 插卡。
