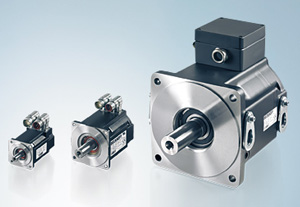

AM30xx | 同步伺服電機

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:28

瀏覽次數：1989

單價：面議

產品列表詢價

: 1989人瀏覽過該產品

產品詳細說明

極繞組電機系列

　　AM3000 系列伺服電機的定子不繞在機座的外面，而是通過一臺鉤針式繞線機嵌入在里面。若采用常規技術，繞組就會被壓入到帶槽疊片鐵芯，這種方式所達到的槽滿率（決定最大轉矩）僅有約 40 %。此外，絕緣層也明顯較厚，以保護導線，防止機械應力和損壞。

而采用極繞組，銅線可與鐵芯緊密接觸。導線絕緣層可以變得更薄一些，由此無需壓入繞組端。通過這些措施可以顯著增加有效槽滿率，使 AM3000 系列伺服電機的性能提升約 25–35 %，而且尺寸比常規型號的長度更短。

　　密封繞組

　　AM3000 伺服電機有極低的慣量、堅固的結構以及很強的過載保護能力。由于空氣熱阻高于環氧樹脂，繞組采用了環氧樹脂進行密封填充，以隔絕各導線之間的空氣。這種做法能有效提高電機的機械彈性，如抗振性。

　　整體型電機外殼

　　伺服電機通過安裝法蘭排出大部分的熱量，因此必需將傳熱阻力降至最小。由于材料的變化會增加熱阻，對電機穩定性帶來不利影響，為此，AM3000 電機系列的外殼采用先進的整體制造技術。

　　AM3000 同步伺服電機提供 7 種不同的法蘭規格。對于每種規格，一旦法蘭尺寸已經確定好，即可確定長度變化范圍。電機轉矩介于 0.18 和 53 Nm 之間，額定轉速范圍寬，因此，無論何種應用和減速比，都可選到最適合的電機尺寸。

　　特性

可旋轉的插拔式連接器：電源和反饋用插拔式連接器都可自由旋轉，整個機器的接線非常容易
壓入式軸承：防止軸的軸向竄動
公差小：電機內采用的是高度對稱結構，將齒槽效應降到最低
反饋選件（類似于AM2000 系列）：旋轉變壓器，單圈或多圈絕對值編碼器
電機可配備光滑軸或帶鍵槽和導向鍵的軸
符合防護等級 IP 65，軸套防護等級為 IP 54
UL/CSA

選件

不同型號的行星齒輪減速機

AM30uv-wxyz-000a	止轉轉矩	止轉電流	額定電源電壓下的額定轉速			轉子慣量		重量
AM30uv-wxyz-000a	止轉轉矩	止轉電流	230 V AC	400 V AC	480 V AC	(不帶制動)	(帶制動)	(不帶制動)	(帶制動)
AM3011-wB00-000a	0.18 Nm	1.16 A	8000 min-1	–	–	0.017 kg cm²	–	0.35 kg	–
AM3012-wC00-000a	0.31 Nm	1.51 A	8000 min-1	–	–	0.031 kg cm²	–	0.49 kg	–
AM3013-wC00-000a	0.41 Nm	1.48 A	8000 min-1	–	–	0.045 kg cm²	–	0.63 kg	–
AM3021-wCyz-000a	0.48 Nm	1.58 A	8000 min-1	–	–	0.107 kg cm²	0.118 kg cm²	0.82 kg	1.09 kg
AM3022-wCyz-000a	0.84 Nm	1.39 A	3500 min-1	8000 min-1	8000 min-1	0.161 kg cm²	0.172 kg cm²	1.10 kg	1.37 kg
AM3023-wCyz-000a	1.13 Nm	1.41 A	2500 min-1	5500 min-1	7000 min-1	0.216 kg cm²	0.227 kg cm²	1.38 kg	1.65 kg
AM3023-wDyz-000a	1.16 Nm	2.19 A	5000 min-1	8000 min-1	8000 min-1	0.216 kg cm²	0.227 kg cm²	1.38 kg	1.65 kg
AM3024-wCyz-000a	1.38 Nm	1.42 A	2000 min-1	4500 min-1	5500 min-1	0.270 kg cm²	0.281 kg cm²	1.66 kg	1.93 kg
AM3024-wDyz-000a	1.41 Nm	2.21 A	4000 min-1	8000 min-1	8000 min-1	0.270 kg cm²	0.281 kg cm²	1.66 kg	1.93 kg
AM3031-wCyz-0000	1.15 Nm	1.37 A	2500 min-1	5000 min-1	6000 min-1	0.330 kg cm²	0.341 kg cm²	1.55 kg	1.90 kg
AM3031-wEyz-0000	1.20 Nm	2.99 A	6000 min-1	–	–	0.330 kg cm²	0.341 kg cm²	1.55 kg	1.90 kg
AM3032-wCyz-0000	2.00 Nm	1.44 A	1500 min-1	3000 min-1	3500 min-1	0.590 kg cm²	0.601 kg cm²	2.23 kg	2.58 kg
AM3032-wDyz-0000	2.04 Nm	2.23 A	2500 min-1	5500 min-1	6000 min-1	0.590 kg cm²	0.601 kg cm²	2.23 kg	2.58 kg
AM3033-wCyz-0000	2.71 Nm	1.47 A	1000 min-1	2000 min-1	2500 min-1	0.850 kg cm²	0.861 kg cm²	2.90 kg	3.25 kg
AM3033-wEyz-0000	2.79 Nm	2.58 A	2000 min-1	4500 min-1	5000 min-1	0.850 kg cm²	0.861 kg cm²	2.90 kg	3.25 kg
AM3041-wCyz-0000	1.95 Nm	1.46 A	1200 min-1	3000 min-1	3500 min-1	0.810 kg cm²	0.878 kg cm²	2.44 kg	3.07 kg
AM3041-wEyz-0000	2.02 Nm	2.85 A	3000 min-1	6000 min-1	6000 min-1	0.810 kg cm²	0.878 kg cm²	2.44 kg	3.07 kg
AM3041-wHyz-0000	2.06 Nm	5.60 A	6000 min-1	6000 min-1	6000 min-1	0.810 kg cm²	0.878 kg cm²	2.44 kg	3.07 kg
AM3042-wEyz-0000	3.42 Nm	2.74 A	1800 min-1	3500 min-1	4000 min-1	1.450 kg cm²	1.518 kg cm²	3.39 kg	4.02 kg
AM3042-wGyz-0000	3.53 Nm	4.80 A	3500 min-1	6000 min-1	6000 min-1	1.450 kg cm²	1.518 kg cm²	3.39 kg	4.02 kg
AM3043-wEyz-0000	4.70 Nm	2.76 A	1500 min-1	2500 min-1	3000 min-1	2.090 kg cm²	2.158 kg cm²	4.35 kg	4.98 kg
AM3043-wGyz-0000	4.80 Nm	4.87 A	2500 min-1	5000 min-1	6000 min-1	2.090 kg cm²	2.158 kg cm²	4.35 kg	4.98 kg
AM3043-wHyz-0000	4.82 Nm	5.40 A	3000 min-1	6000 min-1	–	2.090 kg cm²	2.158 kg cm²	4.35 kg	4.98 kg
AM3044-wEyz-0000	5.76 Nm	2.90 A	1200 min-1	2000 min-1	2500 min-1	2.730 kg cm²	2.798 kg cm²	5.30 kg	5.93 kg
AM3044-wGyz-0000	5.88 Nm	5.00 A	2000 min-1	4000 min-1	5000 min-1	2.730 kg cm²	2.798 kg cm²	5.30 kg	5.93 kg
AM3044-wHyz-0000	5.89 Nm	5.60 A	2500 min-1	5000 min-1	6000 min-1	2.730 kg cm²	2.798 kg cm²	5.30 kg	5.93 kg
AM3044-wJyz-0000	6.00 Nm	8.80 A	4000 min-1	6000 min-1	6000 min-1	2.730 kg cm²	2.798 kg cm²	5.30 kg	5.93 kg
AM3051-wEyz-0000	4.70 Nm	2.75 A	1200 min-1	2500 min-1	3000 min-1	3.420 kg cm²	3.593 kg cm²	4.20 kg	5.30 kg
AM3051-wGyz-0000	4.75 Nm	4.84 A	2500 min-1	5000 min-1	6000 min-1	3.420 kg cm²	3.593 kg cm²	4.20 kg	5.30 kg
AM3051-wHyz-0000	4.79 Nm	6.00 A	3000 min-1	6000 min-1	6000 min-1	3.420 kg cm²	3.593 kg cm²	4.20 kg	5.30 kg
AM3052-wGyz-0000	8.43 Nm	4.72 A	1500 min-1	2500 min-1	3000 min-1	6.220 kg cm²	6.393 kg cm²	5.80 kg	6.90 kg
AM3052-wHyz-0000	8.48 Nm	5.90 A	1800 min-1	3500 min-1	4000 min-1	6.220 kg cm²	6.393 kg cm²	5.80 kg	6.90 kg
AM3052-wKyz-0000	8.60 Nm	9.30 A	3000 min-1	5500 min-1	6000 min-1	6.220 kg cm²	6.393 kg cm²	5.80 kg	6.90 kg
AM3053-wGyz-0000	11.37 Nm	4.77 A	1000 min-1	2000 min-1	2400 min-1	9.120 kg cm²	9.293 kg cm²	7.40 kg	8.50 kg
AM3053-wHyz-0000	11.51 Nm	6.60 A	–	3000 min-1	3500 min-1	9.120 kg cm²	9.293 kg cm²	7.40 kg	8.50 kg
AM3053-wKyz-0000	11.60 Nm	9.40 A	2000 min-1	4000 min-1	4500 min-1	9.120 kg cm²	9.293 kg cm²	7.40 kg	8.50 kg
AM3054-wHyz-0000	14.90 Nm	5.50 A	1000 min-1	1800 min-1	2000 min-1	11.92 kg cm²	12.093 kg cm²	9.00 kg	10.1 kg
AM3054-wKyz-0000	14.40 Nm	9.70 A	1800 min-1	3500 min-1	4000 min-1	11.92 kg cm²	12.093 kg cm²	9.00 kg	10.1 kg
AM3062-wHyz-0000	11.90 Nm	5.40 A	1000 min-1	2000 min-1	2400 min-1	16.90 kg cm²	17.51 kg cm²	8.90 kg	10.9 kg
AM3062-wKyz-0000	12.20 Nm	9.60 A	2000 min-1	3500 min-1	4500 min-1	16.90 kg cm²	17.51 kg cm²	8.90 kg	10.9 kg
AM3062-wMyz-0000	12.20 Nm	13.40 A	3000 min-1	6000 min-1	6000 min-1	16.90 kg cm²	17.51 kg cm²	8.90 kg	10.9 kg
AM3063-wKyz-0000	16.80 Nm	9.90 A	1500 min-1	3000 min-1	3500 min-1	24.20 kg cm²	24.81 kg cm²	11.1 kg	13.1 kg
AM3063-wMyz-0000	17.00 Nm	13.80 A	2000 min-1	4000 min-1	4500 min-1	24.20 kg cm²	24.81 kg cm²	11.1 kg	13.1 kg
AM3063-wNyz-0000	17.00 Nm	17.40 A	3000 min-1	5000 min-1	6000 min-1	24.20 kg cm²	24.81 kg cm²	11.1 kg	13.1 kg
AM3064-wHyz-0000	16.60 Nm	5.60 A	–	1500 min-1	1800 min-1	31.60 kg cm²	32.21 kg cm²	13.3 kg	15.3 kg
AM3064-wKyz-0000	20.80 Nm	9.20 A	1200 min-1	2000 min-1	2500 min-1	31.60 kg cm²	32.21 kg cm²	13.3 kg	15.3 kg
AM3064-wLyz-0000	21.00 Nm	12.80 A	1500 min-1	3000 min-1	3500 min-1	31.60 kg cm²	32.21 kg cm²	13.3 kg	15.3 kg
AM3064-wPyz-0000	20.40 Nm	18.60 A	2500 min-1	4500 min-1	5500 min-1	31.60 kg cm²	32.21 kg cm²	13.3 kg	15.3 kg
AM3065-wKyz-0000	24.80 Nm	9.80 A	1000 min-1	2000 min-1	2200 min-1	40.00 kg cm²	40.61 kg cm²	15.4 kg	17.4 kg
AM3065-wMyz-0000	25.00 Nm	13.60 A	1500 min-1	2500 min-1	3000 min-1	40.00 kg cm²	40.61 kg cm²	15.4 kg	17.4 kg
AM3065-wNyz-0000	24.30 Nm	17.80 A	2000 min-1	3500 min-1	4000 min-1	40.00 kg cm²	40.61 kg cm²	15.4 kg	17.4 kg
AM3072-wKyz-0000	29.70 Nm	9.30 A	–	1500 min-1	1800 min-1	64.50 kg cm²	66.14 kg cm²	19.7 kg	21.8 kg
AM3072-wMyz-0000	30.00 Nm	13.00 A	–	2000 min-1	2500 min-1	64.50 kg cm²	66.14 kg cm²	19.7 kg	21.8 kg
AM3072-wPyz-0000	29.40 Nm	18.70 A	1800 min-1	3000 min-1	3500 min-1	64.50 kg cm²	66.14 kg cm²	19.7 kg	21.8 kg
AM3072-wQyz-0000	29.70 Nm	20.90 A	–	3500 min-1	4000 min-1	64.50 kg cm²	66.14 kg cm²	19.7 kg	21.8 kg
AM3073-wMyz-0000	42.00 Nm	13.60 A	–	1500 min-1	1800 min-1	92.10 kg cm²	93.74 kg cm²	26.7 kg	28.8 kg
AM3073-wPyz-0000	41.60 Nm	19.50 A	1300 min-1	2400 min-1	2800 min-1	92.10 kg cm²	93.74 kg cm²	26.7 kg	28.8 kg
AM3073-wQyz-0000	41.60 Nm	24.60 A	–	3000 min-1	3500 min-1	92.10 kg cm²	93.74 kg cm²	26.7 kg	28.8 kg
AM3074-wLyz-0000	53.00 Nm	12.90 A	–	1200 min-1	1400 min-1	119.7 kg cm²	121.34 kg cm²	33.6 kg	35.7 kg
AM3074-wPyz-0000	52.50 Nm	18.50 A	–	1800 min-1	2000 min-1	119.7 kg cm²	121.34 kg cm²	33.6 kg	35.7 kg
AM3074-wQyz-0000	51.90 Nm	26.20 A	–	2500 min-1	3000 min-1	119.7 kg cm²	121.34 kg cm²	33.0 kg	35.7 kg
AM3082-wTyz-0006	80.00 Nm	50.00 A	–	2500 min-1	2800 min-1	173.0 kg cm²	175.00 kg cm²	55.0 kg	65.0 kg
AM3083-wTyz-0006	110.0 Nm	72.00 A	–	2200 min-1	2500 min-1	343.0 kg cm²	345.00 kg cm²	71.3 kg	81.3 kg
AM3084-wTyz-0006	150.0 Nm	90.00 A	–	2000 min-1	2200 min-1	511.0 kg cm²	513.00 kg cm²	89.3 kg	99.3 kg

u：法蘭代碼

v：電機長度

選項 w = 0：光滑軸（標準）

w = 1：帶切槽和導向鍵的軸，符合 DIN 6885 標準（無優選類型）

w = 2：帶 IP 65 密封圈的軸和光滑軸（無優選類型）

w = 3：帶 IP 65 密封圈的軸與帶切槽和導向鍵的軸（無優選類型）

選項 x = 繞組代碼 A…P

選項 y = 0：旋轉變壓器，2 極

y = 1：單圈絕對值編碼器，海德漢（Heidenhain）EnDAT 編碼器

一轉內的絕對位置，電子識別板

AM302x…AM304x：每轉 512 個正弦周期

AM305x…AM307x：每轉 2048 個正弦周期

y = 2：多圈絕對值編碼器，海德漢（Heidenhain）EnDAT 編碼器

4096 轉內的絕對位置，電子識別板

AM302x…AM304x：每轉 512 個正弦周期

AM305x…AM307x：每轉 2048 個正弦周期

y = 3：單圈絕對自編碼器，Hengstler BiSS 絕對值編碼器

一轉內的絕對位置，

電子識別板，每轉 2048 個正弦周期，用于 AM302x…AM307x

y = 4：單圈絕對自編碼器，Hengstler BiSS 絕對值編碼器

4096 轉內的絕對位置，

電子識別板，每轉 2048 個正弦周期，用于 AM302x…AM307x

選項 z = 0：不帶制動器器

z = 1：帶制動器器，用于 AM302x…AM307x

選項 a = 0：用于電機和反饋電纜的接線盒

a = 1：連接電纜 0.5 m

可根據您的需求提供專用法蘭、專用軸和其它附件

外形尺寸

外形尺寸	a	b	d	k (旋轉變壓器) (不帶制動器)	k (旋轉變壓器) (帶制動器)	k (編碼器) (不帶制動器)	k (編碼器) (帶制動器)	l	r
AM3011	30 mm	8 mm	25 mm	69.6 mm	–	–	–	46 mm	40 mm
AM3012	30 mm	8 mm	25 mm	88.6 mm	–	–	–	46 mm	40 mm
AM3013	30 mm	8 mm	25 mm	107.6 mm	–	–	–	46 mm	40 mm
AM3021	40 mm	9 mm	20 mm	95.4 mm	129.5 mm	95.4 mm	129.5 mm	63 mm	58 mm
AM3022	40 mm	9 mm	20 mm	114.4 mm	148.5 mm	114.4 mm	148.5 mm	63 mm	58 mm
AM3023	40 mm	9 mm	20 mm	133.4 mm	167.5 mm	133.4 mm	167.5 mm	63 mm	58 mm
AM3024	40 mm	9 mm	20 mm	152.4 mm	186.5 mm	152.4 mm	186.5 mm	63 mm	58 mm
AM3031	60 mm	14 mm	30 mm	109.8 mm	141.3 mm	109.8 mm	141.3 mm	75 mm	70 mm
AM3032	60 mm	14 mm	30 mm	140.8 mm	172.3 mm	140.8 mm	172.3 mm	75 mm	70 mm
AM3033	60 mm	14 mm	30 mm	171.8 mm	203.3 mm	171.8 mm	203.3 mm	75 mm	70 mm
AM3041	80 mm	19 mm	40 mm	118.8 mm	152.3 mm	118.8 mm	152.3 mm	100 mm	84 mm
AM3042	80 mm	19 mm	40 mm	147.8 mm	181.3 mm	147.8 mm	181.3 mm	100 mm	84 mm
AM3043	80 mm	19 mm	40 mm	176.8 mm	210.3 mm	176.8 mm	210.3 mm	100 mm	84 mm
AM3044	80 mm	19 mm	40 mm	205.8 mm	239.3 mm	205.8 mm	239.3 mm	100 mm	84 mm
AM3051	110 mm	24 mm	50 mm	127.5 mm	172.5 mm	146.0 mm	189.0 mm	130 mm	108 mm
AM3052	110 mm	24 mm	50 mm	158.5 mm	203.5 mm	177.0 mm	220.0 mm	130 mm	108 mm
AM3053	110 mm	24 mm	50 mm	189.5 mm	234.5 mm	208.0 mm	251.0 mm	130 mm	108 mm
AM3054	110 mm	24 mm	50 mm	220.5 mm	265.5 mm	239.0 mm	282.0 mm	130 mm	108 mm
AM3062	130 mm	32 mm	58 mm	153.7 mm	200.7 mm	172.2 mm	219.7 mm	165 mm	138 mm
AM3063	130 mm	32 mm	58 mm	178.7 mm	225.7 mm	197.2 mm	244.7 mm	165 mm	138 mm
AM3064	130 mm	32 mm	58 mm	203.7 mm	250.7 mm	222.2 mm	269.7 mm	165 mm	138 mm
AM3065	130 mm	32 mm	58 mm	228.7 mm	275.7 mm	247.2 mm	294.7 mm	165 mm	138 mm
AM3072	180 mm	38 mm	80 mm	192.5 mm	234.5 mm	201.7 mm	253.7 mm	215 mm	188 mm
AM3073	180 mm	38 mm	80 mm	226.5 mm	268.5 mm	235.7 mm	287.3 mm	215 mm	188 mm
AM3074	180 mm	38 mm	80 mm	260.5 mm	302.5 mm	269.7 mm	321.3 mm	215 mm	188 mm
AM3082	250 mm	48 mm	110 mm	263.4 mm	329.4 mm	263.4 mm	329.4 mm	300 mm	260 mm
AM3083	250 mm	48 mm	110 mm	343.9 mm	410.0 mm	343.9 mm	410.0 mm	300 mm	260 mm
AM3084	250 mm	48 mm	110 mm	424.4 mm	490.4 mm	424.4 mm	490.4 mm	300 mm	260 mm
