AM35xx | 同步伺服電機

最新電機技術的運用使得電機的動態性能越來越高，而慣量則越來越小。大多數電機的開發目的，是通過盡可能緊湊的設計來產生更大的扭矩。其難點在于電機的負載沒有相應降低－相反，新機型的負載卻有著不斷增大的趨勢。在電機選型的最初階段，需要計算扭矩的大小，也就是說，必須確定慣量比。慣量比可由約化的負載轉動慣量和電機轉子轉動慣量的商得出。

對于高動態運動控制應用場合，該慣量比不得超過 5:1；如果該比例超過 10:1，則需要重新考慮電機的選型方案。使用 CYMEX 的設計軟件使得外部慣量的計算特別簡單易行。選好電機之后，慣量比即自動算出。

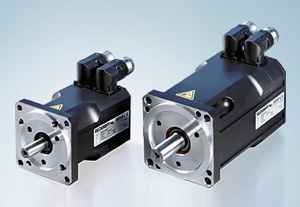

由于約化的負載轉動慣量與減速比的平方成正比，若要改善慣量比，建議引入減速裝置或提高現有減速裝置的減速比。然而，由于得出的較低速度 / 速率常常不合適，因此不得不選擇較大的電機。Beckhoff 推出的新型 AM3500 電機系列就是為了避免在電機和伺服驅動器選擇上造成較高的成本。該電機特別適用于高負載的高動態運動控制應用場合。由于具有較高的轉子慣量，它們具有 AM3xxx 電機系列的相同優勢，比如極性線繞式定子繞組，可以有效減小電機外形尺寸。新型 AM3500 的法蘭、連接器和軸與測試過的AM3000 電機相一致。此外，該電機還有法蘭尺寸為 3－6、扭矩為 1.9－15Nm 的新型號可供選擇。額定的轉速范圍為 3000–6000 rpm。旋轉變壓器或者絕對值編碼器（單圈或多圈）都可以作為反饋系統使用。標準防護等級為 IP64；IP65/67 為可選項。

• 高過載保護能力
• 通過定子極繞組確保最高的功率密度
• 擁有更高的轉動慣量，特別適用于高負載的高動態運動控制應用場合
• 結構緊湊
• 極低的扭矩波動
• 具有靈活的反饋系統，例如旋轉變壓器或絕對值編碼器
• 可旋轉的可插拔式連接器，便于安裝
• 使用預定義的默認值或電子識別板，調試工作簡單
• 防護等級為 IP 64，可選 IP 65/67
