耦合器端子盒

　　耦合器端子盒

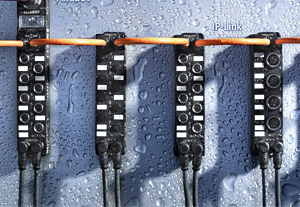

　　除緊湊型端子盒外，現場總線端子盒還包括其它可擴展單元：耦合器端子盒和所有擴展模塊?，F場總線耦合器端子盒通過抗干擾的 IP-link 光纖采集來自擴展端子盒的 I/O 信號。IP-link 是基于光纖的通訊技術，速率高達 2 Mbits/s，1 ms 可傳輸 1000 個二進制 I/O 信號，快速且安全。配置越小，對應的速度就越快。正是基于如此高的速率，通過 IP-link 耦合，絕不會影響總線系統的性能。
擴展端子盒可以分散在最多大 15 m 的空間范圍內，一個耦合器端子盒最多可以連接 120 個擴展端子盒。耦合器端子盒在啟動時會自動識別連接的擴展端子盒，并自動將 I/O 信號映射到程映像，無需配置。從現場總線的角度來看，在總線系統中連接如此多的現場總線擴展端子盒的耦合器端子盒，如同一個連接多個相應 I/O 信號的總線設備。
耦合器端子盒與 Beckhoff 總線端子模塊系統的總線耦合器功能相同。Beckhoff 的 IP 20（總線端子模塊）和 IP 67（現場總線端子盒）現場總線設備的數據處理方式相同，可輕松組合。防護等級為 IP 67 的插頭性價比好，可快速、方便地連接 IP-link 光纖電纜。這種連接無需特殊的工具，安裝方便、快速。如有需要，Beckhoff 也可提供帶插頭的 IP-link 電纜。
通過單獨提供輔助電壓，輸出組可以分別開斷。由于 IP-link 本身具有光電隔離的能力，所以可以在一個擴展環中輕松地創建不同的電位組。
